Тип оборудования: ультразвуковой дефектоскоп
Производитель дефектоскопов: Olympus NDT, США
Серия: OmniScan

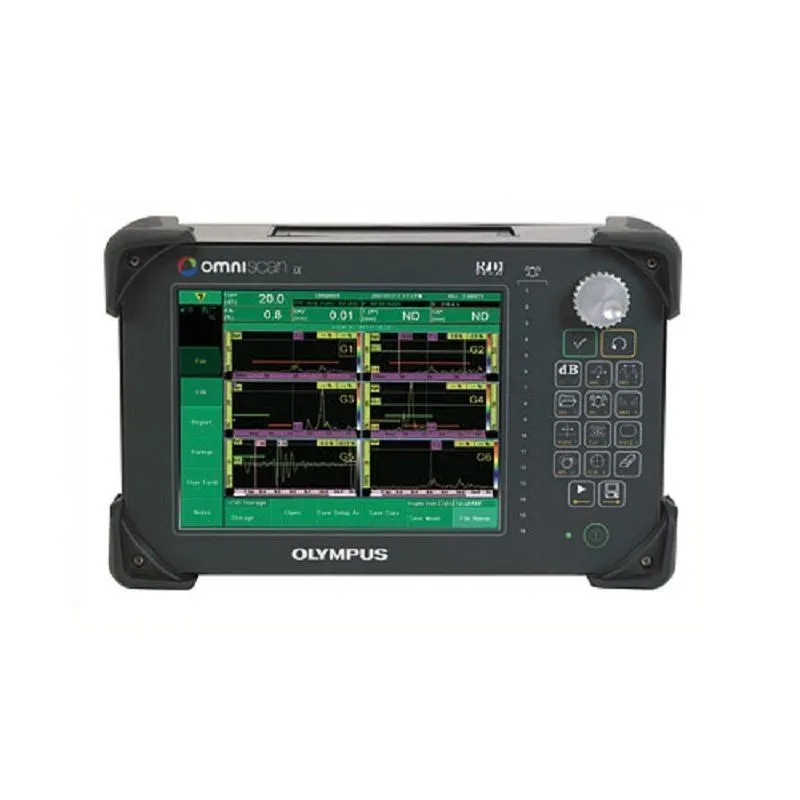

Модель: OmniScan IX
Описание: ультразвуковой прибор для поиска дефектов
Гарантия на ультразвуковой дефектоскоп OmniScan IX: 12 месяцев.
Сертификаты на дефектоскопы OmniScan IX :
- Сертификат об утверждении типа средств измерений РФ.
Соответствуют стандартам: Компании Rolls Royce согласно RPS705-QCTP6265; Компании GE Aircraft Engines согласно P29TF82 многоканального контроля Класса A, B и C и P3TF31 Класса A и B.(тж. известн. как DFO P3TF22, P3TF30 и P3TF35).
Ультразвуковой дефектоскоп OmniScan IX обладает следующими особенностями:
Высокая частота повторения зондирующего импульса (ЧЗИ)
Частота повторения зондирующего импульса (ЧЗИ) - это частота, с которой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12кГц) делится между всеми каналами, участвующими в контроле.
Запись данных
OmniScan iX записывает все данные А-скана и/или С-скана во внутреннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet.Интеллектуальное отображение А-скана (функция %Макс) Функция "%Макс" позволяет не пропустить сигнал от дефекта. Несмотря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12кГц) и благодаря новой функции обрааботки сигнала на экране отображается наиболее значимый А-скан с сигналом от дефекта.
Иммерсионный контроль
Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.
Аттенюатор донного эхо-сигнала
Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.
Двухосевой кодировщик положения с синхронизацией сбора данных по механическому движению
OmniScan iX оснащён 2-осевым кодировщиком положения с синхронизацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.
ВРЧ/DAC
Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинакового размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым - ВРЧ и DAC.
Отображение данных
- НЕСКОЛЬКО A-СКАНОВ. На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраивается на режим импульс-эхо или раздельно-совмещённый.
- НЕСКОЛЬКО ЛЕНТОЧНЫХ ДИАГРАММ. На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.
- С-СКАН. Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200МГц (5нс).
Аналоговые выходы и выходы сигнализации
16 программируемых выходов сигнализации и аналоговых выходов (на ЧЗИ) позволяют обеспечить согласование с существующими средствами управления
Входы и выходы
Кодировщик положения с синхронизацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканирование.
Пользовательский интерфейс
- Подключение внешнего дисплея;
- Клавиатура и мышь;
- Принтер;
- Хранение данных.
Дистанционное управление прибором с компьютера
Библиотека программных средств позволяет создавать пользовательские приложения для удалённого управления прибором. Дистанционное управление прибором с компьютера В дефектоскопу OmniScan iX прилагается библиотека программных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В частности при помощи внешнего приложения (LabVIEWTM, Visual C++®, Visual Basic ®) оператор может запускать и останавливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.
Просмотр исходных данных на компьютере
Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компьютере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX. Монтаж в стойку (19", 5U) Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19", 5U. В стандартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.
Все разъёмы находятся на задней панели
Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.
Дефектоскоп OMNISCAN IX и его программное обеспечение (ВЕР. IXU 2.1)
