Рентгеновский аппарат РПД-250 ИС «Игла»

Наименование «Игла» аппарат РПД-250 ИС получил благодаря торцевому расположению выхода ионизирующего излучения. При этом телесный угол рентгеновской трубки составляет не менее 135°. Эти конструктивные особенности позволяют использовать устройство для решения различных задач контроля, требующих как направленного, так и панорамного просвечивания объектов.

Среди российских рентгенаппаратов с торцевым выходом излучения только РПД-250 ИС «Игла» и «Март-200» — постоянного типа действия. Однако максимальное значение напряжения на аноде у РПД-250 ИС выше и составляет 250 кВ. Это даёт возможность просвечивать объекты большей толщины и повышает производительность контроля.

Области применения

Рентгеновский аппарат РПД-250 ИС «Игла» может использоваться для проверки качества сварных швов трубопроводов, листовых и профильных металлических заготовок, литых деталей и поковок из чёрных металлов. Аппарат может просвечивать строительно-монтажные сооружения, выполненные сваркой плавлением в различных положениях: нижнем, вертикальном, потолочном.

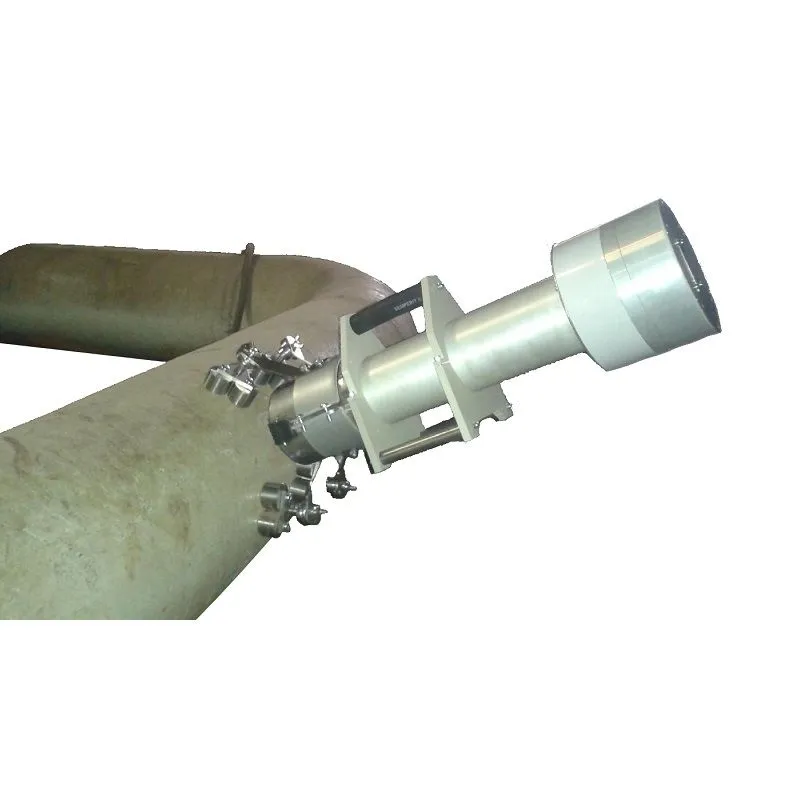

Для направленной схемы просвечивания РПД-250 ИС можно ставить на штатив либо закреплять торцом непосредственно к трубе приспособлением типа «ПАУК». Такое положение удобно, например, для контроля труб малого диаметра с большой толщиной стенки. Для выполнения панорамного просвечивания сварного соединения аппарат помещают внутрь трубопровода на некотором расстоянии от шва в зависимости от диаметра трубы.

Устройство

Конструктивно РПД-250 ИС «Игла» представляет собой излучатель, соединённый кабелем с блоком питания и управления, от которого выведен портативный пульт для дистанционного управления аппаратом.

Герметичный моноблок излучателя имеет форму цилиндра и наполнен трансформаторным маслом. Источником излучения является рентгеновская трубка типа 0,1БПМ27-250 с заземлённым анодом и фокусным пятном номинальным диаметром 2,3 мм. Окно выхода излучения закрыто свинцовой заглушкой, которая обеспечивает защиту во время тренировки рентгеновской трубки.

Внутри моноблока излучателя РПД-250 ИС размещены трансформаторы и схема умножения высоковольтного высокочастотного источника питания рентгеновской трубки, высоковольтный делитель, изолирующий трансформатор накала трубки, схема питания накала и управляющей сетки, лавсано-бумажная изоляция.

Блок питания и управления РПД-250 ИС имеет металлический корпус с боковыми ручками, защищённый от пыли и брызг согласно IP65. Электронные компоненты внутри БПУ поддерживают стабильность напряжения на аноде и анодного тока в установленных пределах, управляют длительностью экспозиции, обеспечивают логику функционирования аппарата. На верхней части блока имеется сигнальный узел со световой и звуковой индикацией работы аппарата в режиме излучения.

Пульт дистанционного управления представляет собой компактное устройство с платой микропроцессора и четырёхстрочным матричным дисплеем в корпусе из металла, защищённом по IP65. На лицевой стороне пульта ДУ находится пузырьковая клавиатура и светодиоды «РЕНТГЕН» и «ОТКАЗ». Длина кабеля пульт-БПУ составляет 50 метров.

Защита от перегрева

У анода рентгеновской трубки и в торце цилиндра установлены датчик контроля температуры масла и объёмный компенсатор теплового расширения масла. Температура корпуса, масла и анода во время работы РПД-250 ИС непрерывно контролируется тремя термореле с порогом +60 °С. Если температура анода повышается до +65 °С система защиты даёт команду к отключению аппарата.

Продолжительность непрерывной работы излучателя перед срабатыванием защиты по перегреву — около 30 мин при температуре воздуха +22 °С. Время экспозиции обычно варьируется от нескольких секунд до 5 мин. Перестановка или смена положения аппарата требует больше времени, что обеспечивает перерывы в работе, поэтому РПД-250 ИС способен функционировать в течение смены, не перегреваясь.

Работа при низких температурах

Рентгеновские аппараты серии РПД надёжно работают при температурах до -40 °С, что подтверждается практикой их использования в полевых условиях. При отрицательных температурах на блок питания и управления следует надевать утепляющий чехол. При перерывах между включениями длительностью более 60 мин БПУ должен находиться в тёплом помещении. Если БПУ хранился при температуре ниже -10 °С, то перед включением он должен быть выдержан в тепле не менее часа.

Специально для проведения работ при низких температурах БПУ оснащён системой предварительного прогрева. Она включается при внутренней температуре воздуха ниже 0 °С, и горит красный светодиод «ПРОГРЕВ». При достижении плюсовой температуры внутри блока индикатор становится зелёным, это означает что БПУ готов к работе.

Автоматическая тренировка трубки

Тренировку рентгеновской трубки РПД-250 ИС «Игла» нужно проводить после перерыва в работе аппарата более 12 часов, либо в случае появления сообщения «ПРОБОЙ» на дисплее пульта ДУ. В блоке питания и управления предусмотрено 2 автоматических режима: полная тренировка продолжительностью около 10 мин и короткая — около 5 мин. Допустимо прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе рентгенаппарата.

При значительных перерывах в эксплуатации устройства, например, более двух недель, перед проведением контроля необходимо провести тренировку вручную. Для этого производителем рентгеновской трубки разработана специальная методика, которая включает прогрев и поэтапное увеличение напряжения с указанным соотношением времени экспозиции и пауз в минутах. Методику можно найти в руководстве по эксплуатации.

100  Вт
Максимальная анодная мощность

Особенности

• постоянный тип действия при торцевом расположении выхода ионизирующего излучения;
• диапазон анодного напряжения 100 – 250 кВ;
• плавный выход в режим установленных параметров в течение 5-6 секунд;
• меню цифрового пульта содержит предустановленные программы с параметрами экспозиции;
• температурные датчики с порогом +60 °С предотвращают перегрев аппарата;
• световая и звуковая сигнализация работы в режиме излучения;

• телесный угол 135° позволяет применять направленную и панорамную схемы просвечивания;
• программы автоматической тренировки рентгеновской трубки и самодиагностики;
• окно выхода излучения во время тренировки трубки закрывает заглушка из свинца;
• недопустимы жёсткие ударные воздействия на корпус блока излучателя;
• надёжная работа при температурах от -40 до +40 °С;
• система предварительного прогрева БПУ.
